تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tiejun Turnstile
إصدار الشهادات: ISO9001
شروط الدفع والشحن
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiation
تفاصيل التغليف: التعبئة الكرتون
وقت التسليم: 8-15 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 2000 جهاز كمبيوتر في الشهر
اسم: |
الفاخرة Tickeing Wing Gate Turnstile |
أبعاد: |
1600 * 300 * 980 مم （دعم التخصيص |
طلب: |
المواقع ذات المناظر الخلابة والمتنزهات والملاعب |
عرض القناة: |
550 مم أو 600 مم يدعم الجناح المزدوج 900 مم |
مواد الإسكان: |
AISI SUS304 |
الجهد الكهربي: |
AC220V ± 10 |
اسم: |
الفاخرة Tickeing Wing Gate Turnstile |
أبعاد: |
1600 * 300 * 980 مم （دعم التخصيص |
طلب: |
المواقع ذات المناظر الخلابة والمتنزهات والملاعب |
عرض القناة: |
550 مم أو 600 مم يدعم الجناح المزدوج 900 مم |
مواد الإسكان: |
AISI SUS304 |
الجهد الكهربي: |
AC220V ± 10 |

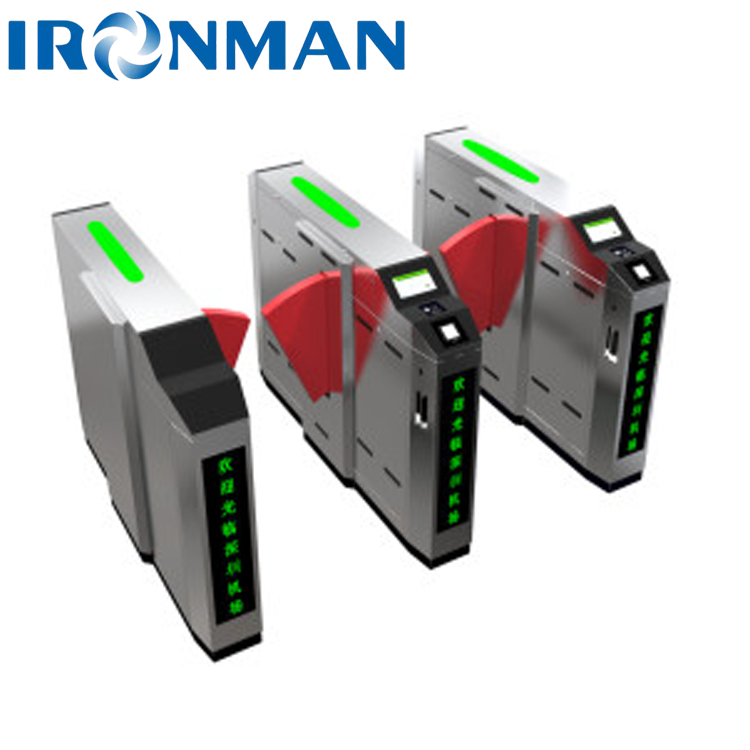

| مواصفات المنتج من Luxury Tickeing Wing Gate Turnstile <TDH-PWY905> |
||||
| صورة المنتج | رقم المستند: | |||
| إصدار | أ / 0 | |||
| وقت المراجعة | ||||
| تمت مراجعته من | ||||
| معلمات المنتج | أبعاد | 1600 * 300 * 980 مم (دعم التخصيص) | مواد الإسكان: | الإسكان: AISI SUS304 1.5 مللي متر الغطاء العلوي: AISI SUS304 2.0 مم |
| مادة ذراع الجناح: | 15 مللي متر لوح جناح أكريليك / اللوحات ذات الأجنحة الناعمة اختيارية يمكن أن تدعم أجنحة طيران مزدوجة |
عرض القناة: | 550 مم أو 600 مم دعم 900 مللي متر جناح مزدوج |
|
| رسم المنتج: | ||||
| المقياس التقني | ◆ مادة الإسكان: AISI SUS304 الهيكل الداخلي: هيكل الإطار / غلاف قياسي من الفولاذ المقاوم للصدأ ؛طلاء أسود بلوري على كلا الطرفين ؛ ◆ جهد الطاقة: AC220V ± 10V ◆ محرك القيادة: محرك DC بدون فرشات (24 ~ 36VDC) ◆ هيكل الحركة: حركة دفع مباشر بارتفاع كامل ، ومثبتة بمسامير علوية وسفلية ، وقوة تحمل ثابتة ؛حركة عالية الدقة ومحرك مباشر للمحرك ، دقة أعلى ، سرعة فتح وإغلاق أسرع ، عمر خدمة أطول (منتج حاصل على براءة اختراع) ؛طائرة مزدوجة الجناحين يعتمد وضع تشغيل القلب (اختياري) على هيكل ربط رباعي القضبان ، والذي يتميز بثبات عالٍ وضوضاء منخفضة. ◆ عمر الخدمة: 5،000،000 مرة ◆ مستشعر الأشعة تحت الحمراء: 10 أزواج (يمكن أن تدعم أكثر من 10 أزواج من التكوين) ◆ درجة حرارة العمل: -35 ～ 75 ℃ الرطوبة النسبية: 0 90٪ (بدون تكاثف) ◆ واجهة الاتصال: المنفذ التسلسلي RS232 ◆ بروتوكول الاتصال: بروتوكول MODBUS ◆ سرعة عمل الباب الدوار: 45 ~ 50 شخص / دقيقة ؛تكوين الجناح المزدوج الطائر ≤ 30 شخصًا / دقيقة (يمكن تشغيل وضع الذاكرة) مرور الوقت: تمرير البطاقة وقت السفر: 10S (إذا لم يمر أحد خلال 10 ثوانٍ: ستغلق البوابة تلقائيًا ، ويمكن تعديل الوقت وفقًا للاحتياجات) |
|||
| معلمة الوظيفة | الوظيفة الأساسية | ● وظيفة التنبيه: مع وظيفة إنذار الصوت والضوء | ||
| ● مكافحة التداخل: يمكن أن يحد من خلل البوابة الناتج عن عوامل كهرومغناطيسية وعوامل خارجية أخرى | ||||
| ● إعداد وضع حركة المرور: يمكن ضبط حركة المرور في اتجاه واحد ، وحركة المرور في اتجاهين ، وحركة المرور المجانية ، وما إلى ذلك من خلال الأزرار الموجودة على لوحة التحكم الرئيسية | ||||
| ● مكافحة المخلفات: منع الوضع غير المصرح به لعدد كبير جدًا من الأشخاص في وقت واحد. | ||||
| ● وظيفة مقاومة الضغط: عندما تكون البوابة في طور الإغلاق ، ستتوقف البوابة عن الإغلاق بعد اكتشاف إشارة مضادة للقرص | ||||
| ● إعادة الضبط التلقائي: بعد فتح البوابة ، إذا لم يمر المستخدم خلال الوقت المحدد ، فسيقوم النظام تلقائيًا بإلغاء إذن المستخدم لتمرير هذه المرة ؛الافتراضي هو 10 ثوانٍ ، ويمكن ضبط وقت المرور من خلال المفتاح | ||||
| ● التحكم في الوصول: يمكن للمنفذ الخارجي توصيل مجموعة متنوعة من أجهزة المقاييس الحيوية | ||||
| ● إيقاف التشغيل والفتح: قم بإيقاف التشغيل بعد انقطاع التيار الكهربائي ، ويمكن ضبط اتجاه فتح المفتاح | ||||
| ● اكتشاف الأخطاء: يمكن أن تدعم لوحة التحكم اكتشاف نوع الخطأ ، وتساعد في تحليل أسباب الأعطال ومعالجة الأخطاء والتشوهات. | ||||
| ● إشارة المرور: مع مؤشر حالة المرور ؛يمكنه أيضًا ضبط وظيفة التنبيه لتجاوز وقت البقاء في القناة | ||||
| وظيفة التمديد | ▲ وضع التمرير △ عادي: وضع مرور المشاة العادي التمرير: وضع المرور الأوتوماتيكي للمركبة / السيارة الكهربائية / الدراجة النارية |
|||
| ▲ تأخير الفتح / الإغلاق ، اضبط وقت فتح التأخير بعد أن يستقبل الباب الدوار للبوابة إشارة الفتح / اضبط وقت إغلاق التأخير بعد مرور المشاة ، الافتراضي هو 0 ثانية | ||||
| ▲ بطاقة الضرب في القناة △ ممنوع افتراضيًا: تمرير البطاقة في القناة (منطقة الأشعة تحت الحمراء الاستقرائية) غير صالح الإذن: يُسمح بالتحقق من تمرير البطاقة في القناة |
||||
| ما إذا كان يتم حظر السحب والرجوع للخلف عن طريق إغلاق الباب △ البوابة مغلقة: العكسي / الخلفي (بطاقة ممغنطة ، ممر B) لن يغلق البوابة △ أغلق البوابة أولاً ثم افتح البوابة: أغلق البوابة أولاً لحركة المرور الخلفية / الخلفية ، ثم افتح البوابة مرة أخرى بعد الإغلاق △ لا تفتح البوابة بعد إغلاق البوابة: حركة المرور الخلفية / الخلفية ستغلق البوابة ولن تفتح البوابة مرة أخرى بعد الإغلاق |
||||
| ▲ ربط النار △ وضع الفتح المعتاد: تظل البوابة مفتوحة ؛ △ الوضع المغلق عادة: تظل البوابة مغلقة |
||||
| ▲ وظيفة لغة النظام △ الصينية: يمكن للنظام ضبط الواجهة الصينية △ اللغة الإنجليزية: يمكن للنظام ضبط واجهة اللغة الإنجليزية |
||||
| ▲ وضع التمرير △ حركة مرور ثنائية الاتجاه ، تمرير البطاقة في اتجاهين أمر طبيعي △ ممر مجاني في اتجاهين ، ممر مجاني في اتجاهين ، لا يلزم التحقق من البطاقة. △ حركة مرور في اتجاه واحد ، تمرير بطاقة باتجاه واحد (أ) ، فتح البوابة ، مرور عادي ، تمرير بطاقة عكسية (ب) غير صالحة ، البوابة مغلقة ممر مجاني أحادي الاتجاه ، مرور أحادي الاتجاه (أ) مجاني ، التحقق من البطاقة (ب) العكسي. △ التمرير ممنوع ، وتمرير البطاقة في اتجاهين غير صالح ، وتدخل البوابة في حالة القفل |
||||
مقدمة المنتج:
تستخدم بوابة الجناح بشكل أساسي لإدارة ممرات المشاة ؛يتميز بخصائص الفتح السريع والأمان والراحة ، وهو جهاز إدارة وتصريف مثالي للمشاة مع وصول عالي التردد.إنها مناسبة للتحكم في اتجاه واحد أو اتجاهين لتدفق الأشخاص.إنها نسخة مطورة من ثلاث بوابات دوارة وبوابات متأرجحة.المظهر عصري.سخية وسريعة.لقد تم استخدامه على نطاق واسع في المطارات ومحطات مترو الأنفاق والمحطات والمحطات ومناطق الجذب والحدائق ومساكن الطلاب وممرات المشاة.
شكل بوابة الجناح: يمكن تقسيم صندوق المظهر إلى بوابة جناح مائلة مثمنة من نوع الجسر ، وبوابة جناح على شكل سفينة من نوع الجسر ، وبوابة جناح شبه منحرف من نوع الجسر ، وبوابة جناح ثنائية النواة.يمكن تقسيم بوابات الجناح إلى مواد أخرى مثل الأجنحة الناعمة والأكريليك.
