تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tiejun Turnstile
إصدار الشهادات: ISO9001
شروط الدفع والشحن
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiation
تفاصيل التغليف: التعبئة الكرتون
وقت التسليم: 8-15 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 2000 جهاز كمبيوتر في الشهر

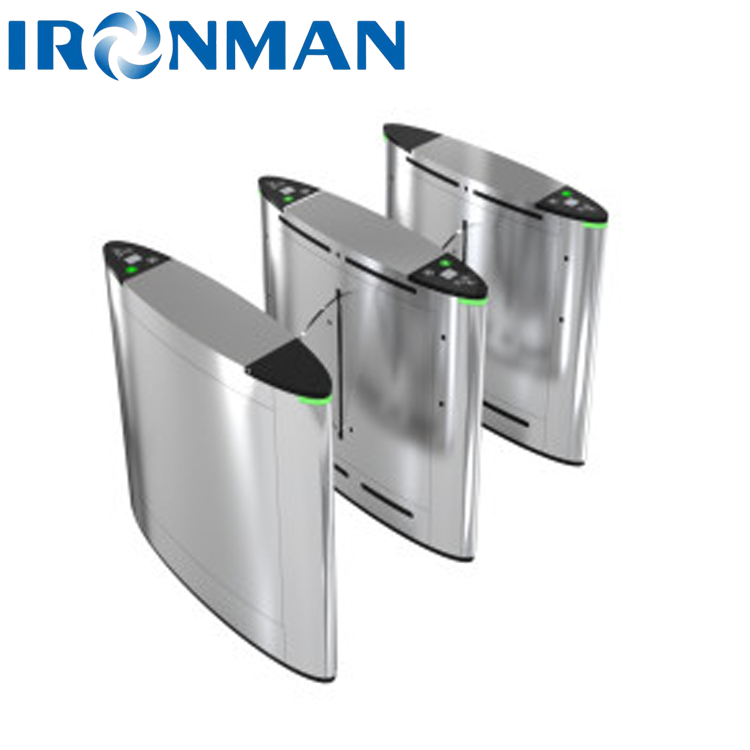

الاسم: |
بوابة الجناح البيضاوي |
أبعاد: |
1400 * 300 * 980 ملم |
عرض القناة: |
550 مم أو 600 مم |
مادة ذراع الجناح: |
15 مللي متر لوح جناح أكريليك / اللوحات ذات الأجنحة الناعمة اختيارية |
التطبيق: |
المواقع ذات المناظر الخلابة والمتنزهات والملاعب |
مواد الإسكان: |
AISI SUS304 |
الجهد الكهربي: |
AC220V ± 10 فولت |
الاسم: |
بوابة الجناح البيضاوي |
أبعاد: |
1400 * 300 * 980 ملم |
عرض القناة: |
550 مم أو 600 مم |
مادة ذراع الجناح: |
15 مللي متر لوح جناح أكريليك / اللوحات ذات الأجنحة الناعمة اختيارية |
التطبيق: |
المواقع ذات المناظر الخلابة والمتنزهات والملاعب |
مواد الإسكان: |
AISI SUS304 |
الجهد الكهربي: |
AC220V ± 10 فولت |
| مواصفات المنتج من عجلة فتحة الجناح البيضاء |
||||
| معايير المنتج | الأبعاد | 1400*300*980ملم | مواد السكن: | غطاء:فولاذ المقاوم للصدأ 304 الفولاذ المقاوم للصدأ 304 2.0MM |
| مادة ذراع الجناح: | 15MM لوح الأجنحة الأكريليك / أجنحة الناعمة الرفوف اختياري | عرض القناة | 550MM أو 600MM | |
| رسم المنتج: | ||||
| المعلم التقني | ◆ مادة العلبة: AISI SUS304 ◆الهيكل الداخلي: هيكل الإطار الفولاذي / غلاف الفولاذ المقاوم للصدأ القياسي ◆جهد الكهرباء: AC220V±10V ◆ محرك القيادة: محرك DC بدون فرشاة ((24 ~ 36VDC) ◆ هيكل الحركة: حركة ذات محرك مباشر كامل الارتفاع، ثابتة بواسطة المسامير العليا والسفلية، قوة تحمل ثابتة؛ حركة عالية الدقة ودفع محرك مباشر، دقة أعلى،سرعة فتح وإغلاق أسرع، أطول عمر الخدمة (المنتج المختبر) ◆ عمر الخدمة: 5،000,000 مرة ◆ أجهزة استشعار الأشعة تحت الحمراء: 4 إلى 6 أزواج (يمكن أن تدعم ما يصل إلى 12 زوج من التكوين) درجة حرارة العمل: -35 درجة مئوية 75 درجة مئوية الرطوبة النسبية: 0~90% ((غير مكثفة) • واجهة الاتصال: منفذ RS232 متسلسل بروتوكول الاتصال: بروتوكول مودبوس ◆سرعة عمل الدوار: 45~50 شخص / دقيقة؛ تكوين الجناح مزدوج الطيران ≤ 30 شخص / دقيقة (يمكن تشغيل وضع الذاكرة) ◆وقت المرور: وقت السفر عند مسح البطاقة: 10 ثواني (إذا لم يمر أحد خلال 10 ثواني: ستغلق البوابة تلقائيًا، ويمكن تعديل الوقت حسب الاحتياجات) |
|||
| معايير الوظيفة | الوظيفة الأساسية | ● وظيفة الإنذار: مع وظيفة الإنذار الصوتي والضوئي | ||
| ●ضد التداخل: يمكن أن يحد من عدم طبيعة الطاقة النابعة من العوامل الكهرومغناطيسية والعوامل الخارجية الأخرى | ||||
| تعيين وضع الإقلاع: يمكن تعيين الإقلاع في اتجاه واحد، الإقلاع في اتجاهين، الإقلاع الحر (استدراج ذراع الجناح) ، وما إلى ذلك من خلال الأزرار الموجودة على لوحة التحكم الرئيسية | ||||
| ● مكافحة التتبع: منع الوضع غير المصرح به من الكثير من الناس في وقت واحد. | ||||
| ● وظيفة مضادة للضغط:عندما يكون القضيب في مرحلة الإغلاق، سيتوقف القضيب عن الإغلاق بعد اكتشاف إشارة مضادة للضغط | ||||
| ●إعادة تعيين تلقائي: بعد فتح البوابة، إذا لم يمر المستخدم خلال الوقت المحدد، فإن النظام سوف يلغي تلقائيًا إذن المستخدم بالمرور في هذا الوقت. الإعداد الافتراضي هو 10 ثوان،ويمكن تعيين وقت حركة المرور من خلال التبديل | ||||
| ●تحكم في الوصول: يمكن للمنفذ الخارجي توصيل مجموعة متنوعة من الأجهزة البيومترية | ||||
| ● إيقاف التشغيل والفتح:إيقاف التشغيل بعد إيقاف التشغيل، ويمكن ضبط اتجاه فتح المفتاح | ||||
| ●اكتشاف الأخطاء: يمكن لوحة التحكم دعم الكشف عن نوع الأخطاء، المساعدة في تحليل أسباب الأخطاء والتعامل مع الأخطاء والشذوذ. | ||||
| ● إشارة المرور: مع مؤشر حالة المرور ؛ يمكن أيضا تعيين وظيفة الإنذار من تجاوز وقت البقاء في القناة | ||||
| وظيفة التوسيع | ▲ وضع التجاوز △ الطبيعي: وضع عادي للمشاة △ الإنتقال: وضع الإنتقال للسيارة الأوتوماتيكية / السيارة الكهربائية / الدراجة النارية |
|||
| ▲بث صوتي، وحدة صوتية قابلة للتوسع، وتعديل الصوت | ||||
| ▲تأخير فتح / إغلاق، وتعيين تأخير وقت فتح بعد أن يتلقى دورية البوابة إشارة الافتتاح/تعيين تأخير وقت الإغلاق بعد مرور المشاة، والإعداد الافتراضي هو 0 ثانية | ||||
| ▲البطاقة تتحرك في القناة △المحظور افتراضيًا: تمرير البطاقة في القناة (منطقة الأشعة تحت الحمراء التحفيزية) غير صحيح △الإذن: التحقق من تحريك البطاقة مسموح به في القناة |
||||
| ▲ما إذا كان الانسحاب والعودة إلى الوراء محجوبين بإغلاق الباب △البوابة مغلقة: لا يغلق الجهاز الخلفي/المتتبع (البطاقة A، بطاقة B) البوابة △ اغلق البوابة أولاً ثم افتح البوابة: اغلق البوابة أولاً للسيارات العاكسة/المتتابعة، ثم افتح البوابة مرة أخرى بعد الإغلاق △لا تفتح البوابة بعد إغلاق البوابة: سيغلق المرور الخلفي / التالي البوابة ، ولن يتم فتح البوابة مرة أخرى بعد الإغلاق |
||||
| ▲ربط النار △ وضع مفتوح بشكل طبيعي: البوابة تبقى مفتوحة. △ وضع مغلق بشكل طبيعي: البوابة تظل مغلقة |
||||
| ▲وضع المرور △ممر ثنائي الاتجاه، ورقة التمرير في اتجاهين لتدفق الناس. △المرور الحر في الاتجاهين، لا يتطلب التحقق من بطاقة الائتمان. △مرور اتجاه واحد، بطاقة التمرير اتجاه واحد (أ) ، وتفتح البوابة بشكل طبيعي لتدفق الناس؛ بطاقة التمرير اتجاه عكسي (ب) غير صالحة، وتغلق البوابة. △المرور الحر في الاتجاه الواحد، المرور الحر في الاتجاه الواحد (أ) ، والمرور في الاتجاه المعاكس (ب) يتطلب التحقق من بطاقة التمرير. {\pos (190,230) }الممر محظور، بطاقة التمرير الثنائية الإتجاه غير صالحة، والبوابة تدخل حالة القفل. |
||||
مقدمة المنتج
يتم استخدام بوابة الجناح بشكل رئيسي لإدارة ممر المشاة؛ لديها خصائص الانفتاح السريع والسلامة والراحة،و هو جهاز إدارة و تصريف مثالي للمشاة مع وصول التردد العالي. مناسبة للسيطرة في اتجاه واحد أو اتجاهين على تدفق الناس. إنها نسخة محسنة من بوابات ثلاثي الدوار وبوابات التأرجح. المظهر موضة. سخاء ، سرعة سريعة.لقد استخدمت على نطاق واسع في المطارات، محطات المترو، المحطات، المحطات، المعالم السياحية، الحدائق، مساكن الطلاب، وممرات المشاة.
شكل بوابة الجناح: يمكن تقسيم مربع المظهر إلى بوابة الجناح الميمنة الثمانية الأطراف من نوع الجسر ، وبوابة الجناح الشكل السفينة من نوع الجسر ، وبوابة الجناح الدرعية من نوع الجسر ، وبوابة الجناح مزدوجة النواة.يمكن تقسيم أبواب الجناح إلى مواد أخرى مثل الأجنحة الناعمة والأكريليك.
