| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Ironman |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | TDH-ST607DB |

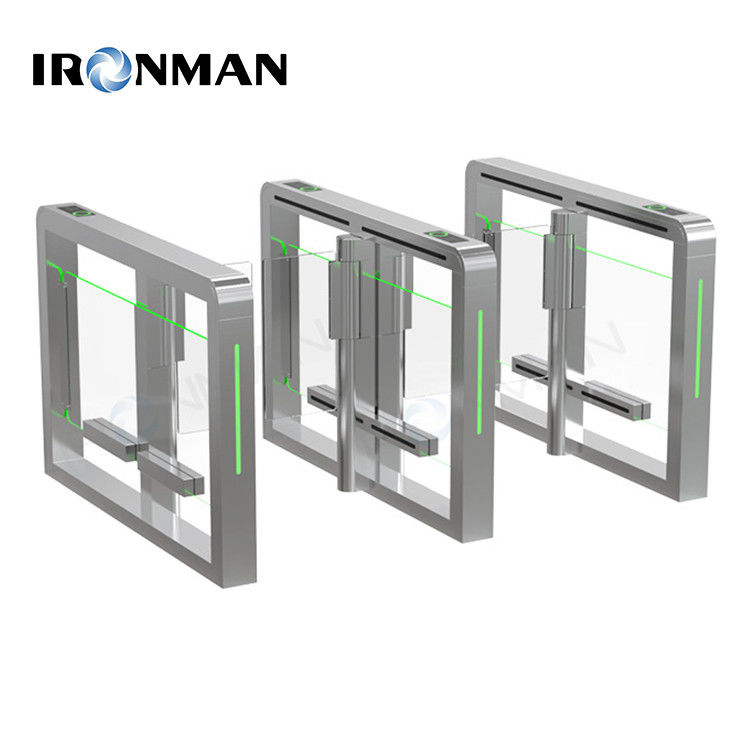

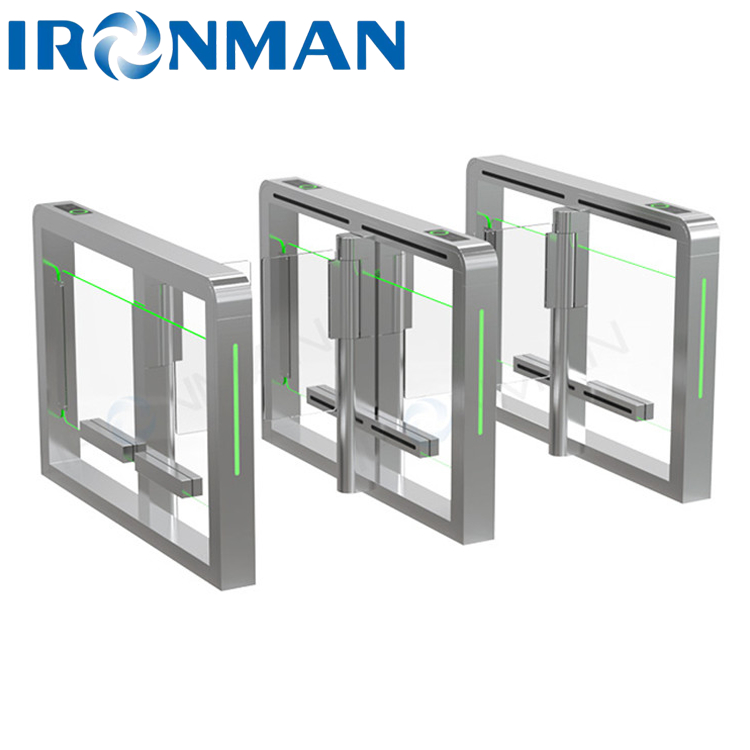

| عجلة القوس بوابة الدوران |
||||
| معايير المنتج | الأبعاد: | الطول 1400* العرض 120* الارتفاع 980ملم | مادة الصندوق: | الصندوق: الفولاذ المقاوم للصدأ SUS304 قدم 1.5mm الغطاء العلوي: الفولاذ المقاوم للصدأ SUS304 قدم 1.5mm |
| مادة ذراع التأرجح: | 10 ملم الباب المتحرك الاكريليك | عرض القناة: | النوع المفتوح: يوصى به ≤ 1000 ملم | |
| المعلم التقني | ◆ مادة الصندوق: الفولاذ المقاوم للصدأ السوستيني SUS304 ◆الهيكل الداخلي: هيكل الإطار / رسم سطح قشرة الفولاذ المقاوم للصدأ ، طلاء آلة كاملة ◆جهد إمدادات الطاقة: AC220V±10V محرك القيادة: محرك DC بدون فرشاة (24 ~ 36VDC) ◆ هيكل الحركة: حركة عالية الدقة لمكافحة الاصطدامات، مقبض قوي، العودة في حالة المقاومة، قوة عالية، مقاومة للصدمات؛ ◆ عمر الخدمة: أكثر من 8 ملايين مرة من فتح وإغلاق مستمر جهاز استشعار الأشعة تحت الحمراء: 8 أزواج؛ (دعم أكثر من 8 أزواج من التكوين) ◆بيئة العمل: -35°C~75°C الرطوبة النسبية: 0~90% (بدون تكثيف) • واجهة الاتصال: منفذ RS232 متسلسل بروتوكول الاتصال: بروتوكول مودبوس ◆سرعة عمل الدوارة: ≤45 شخص/دقيقة (يمكن تشغيل وضع الذاكرة) ◆وقت المرور: وقت السفر عند مسح البطاقة: 10 ثواني (إذا لم يمر أحد خلال 10 ثواني: ستغلق البوابة تلقائيًا، ويمكن تعديل الوقت وفقًا للاحتياجات) |
|||
| المعلم التقني | الوظيفة الأساسية | ● وظيفة الإنذار: مع وظيفة الإنذار الصوتي والضوئي | ||
| ● مكافحة التداخل: يمكن أن تحد من تشوهات البوابة الناجمة عن عوامل خارجية مثل الكهرومغناطيسي | ||||
| تعيين وضع التمرير: يمكن تعيين التمرير في اتجاه واحد، التمرير في اتجاهين، التمرير الحر (استدراج ذراع الجناح) ، الخ من خلال الأزرار الموجودة على لوحة التحكم الرئيسية | ||||
| ● مكافحة التبعات: منع حالة غير مقبولة من عدد كبير جدا من الأشخاص في وقت واحد. | ||||
| ● وظيفة مضادة للضغط: عندما تكون البوابة في عملية الإغلاق ، ستتوقف البوابة عن الإغلاق بعد اكتشاف إشارة مضادة للضغط | ||||
| ●إعادة تعيين تلقائي: بعد فتح البوابة، إذا لم يكن هناك مرور في الوقت المحدد، فإن النظام سوف يلغي تلقائيًا سلطة الوصول للمستخدم؛ الوضع الافتراضي هو 10 ثوان،ويمكن تعيين وقت مرور عن طريق التبديل | ||||
| ●تحكم الوصول: يمكن أن يربط الميناء الخارجي مجموعة متنوعة من الأجهزة البيومترية | ||||
| ● إيقاف التشغيل وإيقاف التشغيل: التشغيل بعد إيقاف التشغيل | ||||
| ● اكتشاف الأخطاء: يمكن لوحة التحكم دعم الكشف عن نوع الأخطاء، والمساعدة في تحليل سبب الأخطاء، ومعالجة الأخطاء غير الطبيعية. | ||||
| ● إشارة المرور: هناك مؤشر حالة المرور؛ ويمكن تعيين وظيفة إنذار لمتجاوزة وقت البقاء في القناة | ||||
| وظيفة التوسع | ▲وضع المرور △طبيعي: وضع مرور طبيعي △ الإجابة: وضع الإجابة للسيارة الأوتوماتيكية / السيارة الكهربائية / الدراجة النارية |
|||
| ▲بث صوتي، وحدة صوتية قابلة للتوسع، وتعديل الصوت | ||||
| ▲فتحة / إغلاق تأخير، وتعيين تأخير وقت فتح بعد أن تتلقى البوابة إشارة فتح / تعيين تأخير وقت الإغلاق بعد مرور المشاة، والخيار الافتراضي هو 0 ثانية | ||||
| ▲ انزلي البطاقة في القناة △ تعطيل افتراضي: مسح البطاقة في القناة (منطقة الأشعة تحت الحمراء التحفيزية) غير صالح △إذن: يسمح بتحقق من البطاقة في القناة. |
||||
| ▲ما إذا كان الانسحاب والعودة إلى الوراء محجوبين بإغلاق الباب △ لا تغلق البوابة: العكسية/المتابعة (البطاقة A ، B pass) لن تغلق البوابة △ اغلق البوابة أولاً ثم افتح البوابة: اغلق البوابة أولاً للسيارات العاكسة / المتعاقبة ، ثم افتح البوابة مرة أخرى بعد الإغلاق △لا تفتح البوابة بعد إغلاق البوابة: سيغلق المرور الخلفي / التالي البوابة ، ولن يتم فتح البوابة مرة أخرى بعد الإغلاق |
||||
| ▲ربط النار △ وضع مفتوح بشكل طبيعي: البوابة تبقى مفتوحة △ وضع إغلاق عادي: البوابة لا تزال مغلقة |
||||
| ▲وضع المرور △ممر ثنائي الاتجاه، ورقة التمرير في اتجاهين لتدفق الناس. △المرور الحر في الاتجاهين، لا يتطلب التحقق من بطاقة الائتمان. △مرور اتجاه واحد، بطاقة التمرير اتجاه واحد (أ) ، وتفتح البوابة بشكل طبيعي لتدفق الناس؛ بطاقة التمرير اتجاه عكسي (ب) غير صالحة، وتغلق البوابة. △المرور الحر في الاتجاه الواحد، المرور الحر في الاتجاه الواحد (أ) ، والمرور في الاتجاه العكسي (ب) يتطلب التحقق من بطاقة التمرير. {\pos (190,230) }الممر محظور، بطاقة التمرير الثنائية الإتجاه غير صالحة، والبوابة تدخل حالة القفل. |
||||
تطبيق المنتج
يستخدم هذا النموذج على نطاق واسع في محطة الحافلات والميناء والمترو والمصنع والقصر والمنطقة السكنية والفندق والشركة وما إلى ذلك في أي مكان يتطلب تحكم تدفق ذكي.
