| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Ironman |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | TDH-XB202 |

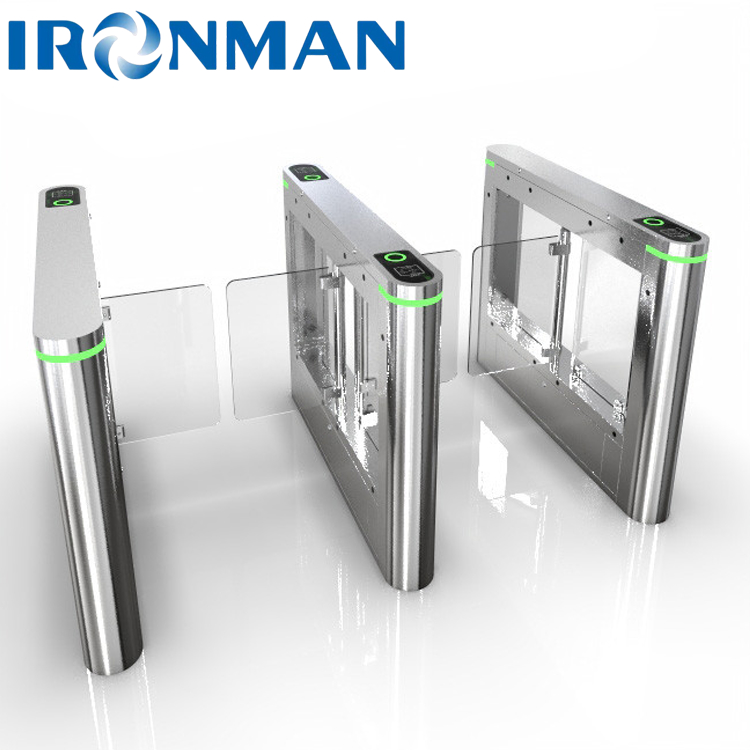

محول حاجز التأرجح الآلي من الفولاذ المقاوم للصدأ مع قارئ بطاقات محول بوابة التذاكر
| بوابة التأرجح الصغيرة القوس |
||||
| صور المنتج |
رقم المستند: | |||
| الإصدار: | A/1 | |||
| وقت المراجعة: | 2022/5/3 | |||
| تمت مراجعتها بواسطة: | 林飞 | |||
| معايير المنتج | الأبعاد: | 1400*180*1020ملم | مادة الصندوق: | الصندوق: الفولاذ المقاوم للصدأ SUS304 القياسية 1.2mm الغطاء العلوي: الفولاذ المقاوم للصدأ SUS304 قدم 1.2mm |
| مادة ذراع التأرجح: | A:مرفق من الفولاذ المقاوم للصدأ SUS304 B:10MM باب أكرليكي متحرك |
عرض القناة: | ≤1050mm | |
| أماكن: | يمكن استخدامه للممرات الداخلية / الخارجية / شبه الخارجية للمشاة / الدراجات مثل: المدارس الابتدائية والثانوية / الكليات / مباني المكاتب / الفنادق ، الأحياء السكنية / المصانع / المستشفيات / الشركات والمؤسسات / قاعات الحكومة / الملاعب الرياضية ، إلخ. |
|||
| رسومات خطوط المنتجات: |
||||
| المعلمات التقنية | ◆ مادة الهيكل: الفولاذ المقاوم للصدأ السوستيني SUS304 ◆الهيكل الداخلي: بناء الإطار الفولاذي/البناء القياسي من الفولاذ المقاوم للصدأ ◆جهد العمل: AC220V±10V ◆ محرك القيادة: محرك DC بدون فرشاة ((24 ~ 36VDC) ◆ هيكل الحركة: حركة مكافحة الاصطدام الأفقية للدراجات المدارية، جهاز مكافحة الاصطدام للمشبك (اختياري) (المنتج الممتلك براءة اختراع) ◆ الحياة العاملة العادية: فتح وإغلاق مستمر لأكثر من 5 ملايين مرة ● أجهزة استشعار الأشعة تحت الحمراء: 6 أزواج ◆حرارة بيئة العمل: -35°C~75°C الرطوبة النسبية: 0~90% (لا توتر) • واجهة الاتصالات: منفذ RS232 بروتوكول الاتصال: بروتوكول مودبوس ◆سرعة العمل للبوابة: ≤30 شخص/دقيقة (يمكن تشغيل وضع الذاكرة) ◆وقت المرور: وقت المرور عن طريق مسح البطاقة: 10S (إذا لم يمر أحد في غضون 10S: ستغلق البوابة تلقائيًا ، ويمكن تعديل الوقت حسب الاحتياجات) |
|||
| معايير الوظيفة | الوظائف الأساسية | ● وظيفة الإنذار: وظيفة الإنذار الصوتي والضوئي | ||
| ● مكافحة التداخل: لمنع عدم طبيعة البوابة الناجمة عن الأسباب الكهرومغناطيسية وغيرها من الأسباب الخارجية. |
||||
| ●إعداد وضع الممر: يمكن تعيين الممر أحادي الاتجاه والممر ثنائي الاتجاه والممر الحر من خلال مفاتيح لوحة التحكم الرئيسية. | ||||
| ● مكافحة التجاوز: لمنع الحالة غير المسموح بها من مرور الكثير من الناس في وقت واحد. | ||||
| ● وظيفة مكافحة الشد: عندما تكون الفرامل في عملية الإغلاق ، ستتوقف الفرامل عن الإغلاق بعد اكتشاف إشارة مكافحة الشد. | ||||
| ●إعادة ضبط الذاتية. سيتم إلغاء حق المرور إذا لم يمر الناس خلال وقت محدد، والوقت الافتراضي هو 10s، ويمكن تعيين وقت المرور بواسطة مفتاح. | ||||
| ● مراقبة الوصول: يمكن توصيل الميناء الخارجي بمجموعة متنوعة من أجهزة التعرف البيومتري. | ||||
| ●البوابة تفتح بعد انقطاع الطاقة | ||||
| ● اكتشاف الأخطاء: يمكن لوحة التحكم دعم الكشف عن نوع الأخطاء وتحليل سبب الأخطاء وإصلاح الأخطاء. | ||||
| مؤشر المرور: ضوء مؤشر حالة المرور؛ يمكن تعيين وظيفة الإنذار لفترة الإفراط في القناة. | ||||
| وظائف قابلة للتوسيع | ▲وضع التجاوز △ الطبيعي: وضع مرور طبيعي. △المرور: وضع المرور الآلي للسيارة / السيارة الكهربائية / الدراجة النارية. |
|||
| ▲تشغيل / إيقاف التأخير: تعيين تأخير إيقاف التشغيل بعد أن تتلقى آلة التبديل إشارة الإيقاف / تعيين تأخير إيقاف التشغيل بعد مرور المشاة.القيمة الافتراضية هي 0 ثانية. | ||||
| ▲سحب بطاقة في القناة △إيقاف التشغيل الافتراضي: تمرير البطاقة في القناة (في منطقة الأشعة تحت الحمراء الحثية) غير صحيح △ السماح: يتم السماح بتحقق من بطاقة السحب في القناة. |
||||
| ▲ ما إذا كان السير في الخلف والعودة إلى الوراء محجوبين بإغلاق الباب △ لا يُغلق: الممر العكسي / التقاط البطاقة (أ) لا يغلق البوابة. △ اغلق البوابة ثم افتح البوابة: سيغلق الممر الخلفي / التالي البوابة أولاً ، ويفتح البوابة مرة أخرى بعد الإغلاق. △ لا يفتح بعد الإغلاق: الممر الخلفي / الخلفي سيغلق البوابة ، ولن يفتح مرة أخرى بعد إغلاق البوابة. |
||||
| ▲ربط النار △ وضع مفتوح بشكل طبيعي: البوابة تحتفظ بالحالة المفتوحة. △ وضع مغلق عادة: البوابة تحتفظ بحالة التبديل. |
||||
| ▲وضع المرور △ممر ثنائي الاتجاه، بطاقة التمرير ثنائية الاتجاه لتدفق الناس. △المرور الحر في الاتجاهين، لا يتطلب التحقق من بطاقة الائتمان. △المرور أحادي الاتجاه، بطاقة التمرير أحادي الاتجاه (أ) ، والبوابة تفتح بشكل طبيعي لتدفق الناس؛ بطاقة التمرير المعاكسة الاتجاه (ب) غير صالحة، والبوابة تغلق. △المرور الحر في الاتجاه الواحد والمرور الحر في الاتجاه الواحد (أ) والمرور في الاتجاه المعاكس (ب) يتطلب التحقق من بطاقة التمرير. {\pos (190,230) }الممر محظور، بطاقة التمرير الثنائية الإتجاه غير صالحة، والبوابة تدخل حالة القفل. |
||||
التطبيق:
المدارس العليا
المستشفيات
الشركات والمؤسسات
قاعات الحكومة
مناسبة لأماكن ممر المشاة الداخلية.
مباني المكاتب
الفنادق
الأحياء السكنية
المصانع الراقية
أماكن الرياضة
مراكز المؤتمرات والمعارض
